JGN606改性環(huán)氧樹脂修補(bǔ)膠
一、產(chǎn)品特點(diǎn)
JGN606環(huán)氧樹脂修補(bǔ)膠（結(jié)構(gòu)加固找平膠）系A(chǔ)、B雙組份改性環(huán)氧樹脂類膠粘劑，其特點(diǎn)為：
1、施工性好，易于涂刮；
2、初粘力高，不流淌；
3、本身強(qiáng)度及混凝土的粘接強(qiáng)度高；
4、抗老化性及耐介質(zhì)侵蝕性好；
5、與混凝土顏色接近；
6、常溫固化，固化速度較快，且可應(yīng)用戶要求進(jìn)行調(diào)整；
7、不含揮發(fā)性溶劑，硬化時(shí)基本不收縮；
8、可潮濕面粘結(jié)，干燥環(huán)境粘結(jié)力更強(qiáng)；
9、A、B配膠比例寬，使用方便、沒毒。
二、應(yīng)用范圍
高強(qiáng)混凝土表面缺陷、坑洞修補(bǔ)；碳纖維加固或粘鋼加固中混凝土粘貼面找平施工；橋梁等混凝土表面防腐施工（防碳化、防水、防腐蝕）；混凝土表面裝飾防護(hù)；混凝土表面裂縫封閉。

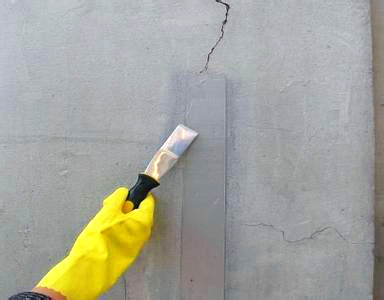

良好的可涂刮性和抗流掛性 缺陷修補(bǔ)、表面防護(hù)

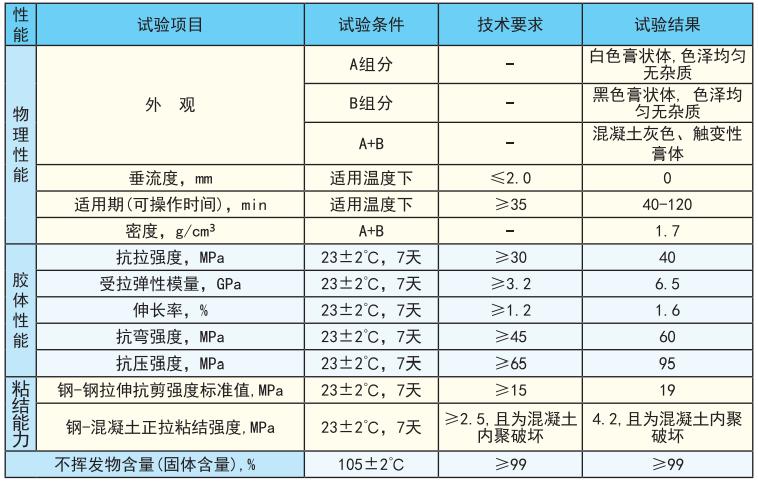

三、性能指標(biāo)
四、施工方法
1、按推薦的配膠比例稱聚A、B組分于潔凈干燥容器中，攪拌至色澤均勻一致即可。當(dāng)每次配膠量較少時(shí)，可用油灰刀在木板、玻璃等平板上人工拌和；當(dāng)每次配膠量較大時(shí)，建議采用攪拌機(jī)械拌和，并確保容器邊緣、底部完全攪拌均勻。
2、每次配膠量不宜過大，以能完全攪拌均勻并在可操作時(shí)間內(nèi)用完為準(zhǔn)。隨著溫度升高、配膠量加大，可操作時(shí)間會(huì)相應(yīng)縮短。
3、環(huán)氧樹脂修補(bǔ)膠可在潮濕環(huán)氧施工，但在干燥環(huán)境下，其粘結(jié)性能更為優(yōu)異。施工前應(yīng)清除混凝土表面水膜，并盡可能保證粘結(jié)面干燥。
4、當(dāng)環(huán)氧樹脂修補(bǔ)膠用于混凝土表面防護(hù)（防碳化、防腐蝕等）時(shí)，應(yīng)在施工前打磨去除混凝土表面浮漿、砂粒、疏松，直到粘結(jié)面露出粗骨料；同時(shí)確保混凝土表面清潔，不得有油污、粉塵等污垢、雜質(zhì)，用油灰刀均勻往復(fù)涂刮至2-5mm厚。
5、當(dāng)環(huán)氧樹脂修補(bǔ)膠用于缺陷修補(bǔ)或加固找平時(shí)，應(yīng)先清除疏松混凝土，再按上述方法進(jìn)去表面處理后涂抹至所需厚度。在已調(diào)配好的環(huán)氧樹脂修補(bǔ)膠膏體中外加少量配制好的碳纖維粘貼底膠膠液，可達(dá)到一定的稀釋效果。
6、當(dāng)環(huán)氧樹脂修補(bǔ)膠用于封閉混凝土表面裂縫時(shí)，建議先沿裂縫用切割機(jī)擴(kuò)縫后再進(jìn)行封閉處理。
7、環(huán)氧樹脂修補(bǔ)膠也可在灌注粘貼鋼板或裂縫注膠修補(bǔ)時(shí)，用于封閉周邊縫隙及粘貼注膠嘴。
8、環(huán)氧樹脂修補(bǔ)膠固化速度較快，25℃時(shí)12-24h即可超過混凝土本體強(qiáng)度。
五、包裝貯存
本產(chǎn)品采用大小鐵桶包裝；
甲組分：15kg/桶，乙組分為：15kg/桶；
儲(chǔ)存期：12個(gè)月。
魯公網(wǎng)安備 37132202210121號(hào)
