預(yù)應(yīng)力管道壓漿料
本產(chǎn)品滿足“JTG/T F50-2011 《公路橋涵施工技術(shù)規(guī)范》”對預(yù)應(yīng)力孔道高性能灌漿材料的要求。
一、應(yīng)用領(lǐng)域
1、 梁體預(yù)應(yīng)力管道壓漿；
2、 設(shè)備基礎(chǔ)、錨桿等構(gòu)件灌漿；
3、 核電站殼體灌漿；
4、 混凝土疏松、裂縫和孔洞等缺陷修補(bǔ)。
二、性能指標(biāo)
項(xiàng)目 | 性能指標(biāo) | 檢驗(yàn)試驗(yàn)方法標(biāo)準(zhǔn) | |
水膠比（%） | 0.26 ～ 0.28 | 《水泥標(biāo)準(zhǔn)稠度用水量、凝結(jié)時(shí)間、安定性檢驗(yàn)方法》（GB/T 1346） | |
凝結(jié)時(shí)間（h） | 初凝 | ≥5 |
|
| 終凝 | ≤24 |
|
流動度（25℃）（s） | 初始流動度 | 10 ～ 17 | JTG/T F 50-2011附錄C3 |
| 30min流動度 | 10 ～ 20 |
|
| 60min流動度 | 10 ～ 25 |
|
泌水率（%） | 24h自由泌水率 | 0 | JTG/T F 50-2011附錄C4 |
| 3h鋼絲泌水率 | 0 | JTG/T F 50-2011附錄C5 |
壓力泌水率（%） | 0.22MPa | ≤2.0 | JTG/T F 50-2011附錄C6 |
| 0.36MPa | ≤2.0 |
|
自由膨脹率（%） | 3h | 0 ～ 2 | JTG/T F 50-2011附錄C4 |
| 24h | 0 ～ 3 |
|
充盈度 | 合格 | JTG/T F 50-2011附錄C7 | |
抗壓強(qiáng)度（MPa） | 3d | ≥20 | 《水泥膠砂強(qiáng)度檢驗(yàn)方法（ISO法）》（GB/T 17671） |
| 7d | ≥40 |
|
| 28d | ≥50 |
|
抗折強(qiáng)度（MPa） | 3d | ≥5 |
|
| 7d | ≥6 |
|
| 28d | ≥10 |
|
對鋼筋的銹蝕作用 | 無銹蝕 | 《混凝土外加劑》（GB8076） | |

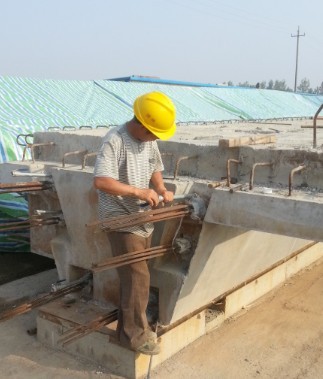

三、施工方法
1、水膠比0.26-0.28%。
2、攪拌：應(yīng)采用轉(zhuǎn)速不低于1000 rpm/min高速機(jī)械攪拌機(jī)攪拌，攪拌順序?yàn)椋合葘⑺拥较鄳?yīng)刻度，開啟攪拌機(jī)，均勻加入壓漿劑，然后均勻加入水泥；全部粉料加入完畢之后再攪拌3-5分鐘即可壓漿
3、壓漿：在攪拌后盡快壓漿，應(yīng)采取通常的壓漿方法。
4、清潔：用水清潔所有施工工具和設(shè)備。
5、保護(hù)措施：施工過程中要戴保護(hù)手套和護(hù)目鏡。
魯公網(wǎng)安備 37132202210121號
